หน้าที่ของชุดต้นกำลังไฮดรอลิกส์มีดังนี้
1.สร้างปริมาณการไหลของน้ำมัน
2.ควบคุมความดันน้ำมันสูงสุด
3.เป็นถังพักน้ำมัน

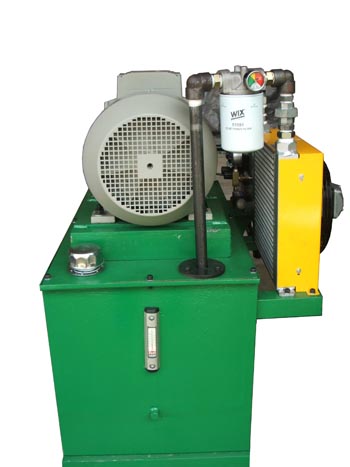

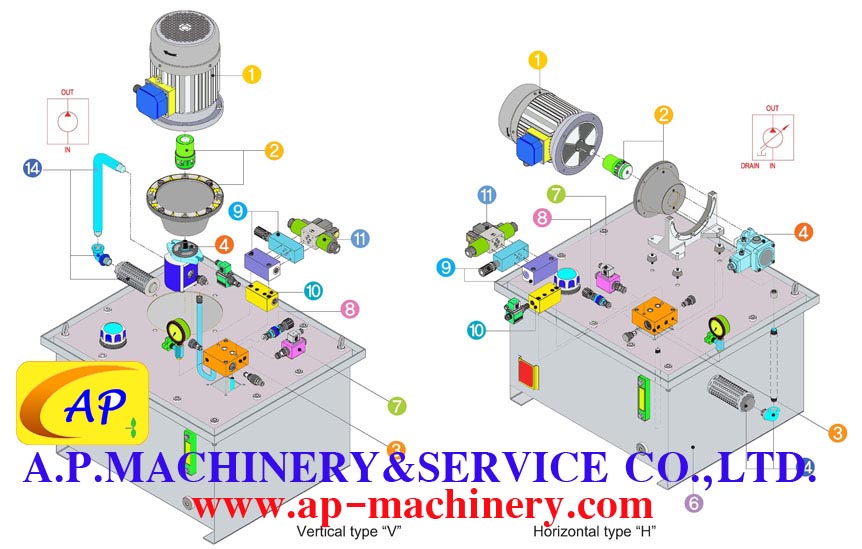

ส่วนประกอบของชุดต้นกำลังไฮดรอลิกส์มีดังนี้
1. ปั๊มน้ำมันไฮดรอลิกส์(Hydraulics pump)
2. ข้อต่อเพลา (coupling)
3. มอเตอร์ไฟฟ้า (electric motor)
4. ถังเก็บน้ำมันหรือแทงค์ (tank)
5. วาล์วระบายความดันน้ำมันหรือวาล์วนิรภัย (pressure relief valve หรือ safety valve) ติดอยู่กับเรือนปั๊ม
6. กรองท่อน้ำมัน (filter หรือ strainer) อยู่ภายในถังเก็บน้ำมัน
7. ท่อและข้อต่อต่างๆ
8. วาล์วเปิด-ปิดนำมัน (shut – off valve) มีไว้สำหรับจ่าย้ำมันออกไปใช้งาน
รุ่นและรายละเอียดชุด ต้นกำลังไฮโดรลิก (POWER UNIT)
| รายละเอียด ต้นกำลังไฮโดรลิก |
| มอเตอร์ต้นกำลังขับปั๊มไฮโดรลิก |
1 phase motor(220 VAC),3 phase motor (380 VAC) |
| ปั๊มขับน้ำมันไฮโดรลิก (pump) |
Gear pump ,Variable displacement vane pump |
| Base Block |
B0,B1,B2,B3,B4,B5,B6,B7 |
| (แรงดันสูงสุด Base Block) Base Block Pressure |
5-40 bar,20-80 bar,50-220 bar,180-350 bar |
| ถังน้ำมันไฮโดรลิก (Terminal box orientation) |
Vertical type , Horizontal type |
| ความจุของถังน้ำมันไฮโดรลิก (l) |
40,65,90,130,150,195 |
| ชุดประกอบวาวล์ (Modular block) |
BY5,BY1,BY6,BY3,BY2,BB3,BB2,BY4,BY7,BY8,CP1,CP3, |
| วาวล์ควบคุมทิศทางต่างๆ (Directional valve) |
YA,YP,YC,YO,YT,HA,HP,HC,HO,HB |
